電位器的規格類型在電子元器件市場中區分的有很多，例如有松下電位器、bourns電位器、碳膜電位器等等。那對于目前松下電位器的使用來說也是非常廣的，其對于松下電位器各方面性能上都是很不錯的。那么大家了解知道松下電位器怎么看阻值變化規律的嗎？還有其如何運行工作的呢？猜想對于松下電位器方面的了解的人員較少吧，對于之前也個大伙講解關于松下電位器如何檢測故障及接線方法，那接著下面給大家講解松下電位器怎么看阻值變化規律及使用注意事項。

松下電位器怎么看阻值變化規律

關于松下電位器怎么看阻值變化規律呢，目前一般松下電位器區分有三種a，b，c阻值線性，分別是指數式、對數式、直線式等，而且對于在電位器的阻值會隨著滑動片接觸點旋轉角度之間存在變化關系。因此當對于呈線(線性a)對數式電位器來說，當對數式電位器在開始轉動時，這時的電阻值變化轉小，而在轉角越接近最大阻值一端時，阻值變化越大。對于直線式(線性b)的電位器的來說，其一般的阻值變化與轉角成直線關系，適于作分壓器。那最后對于指數式(線性c)的電位器來分析，當在電位器開始轉動時，此時的阻值會變化很大，而在對于轉角越接近最大阻值一端時，阻值這時就會呈現變化越小。對于這種指數式的電位器一般多數適用于音響電路中的音調控制電路。

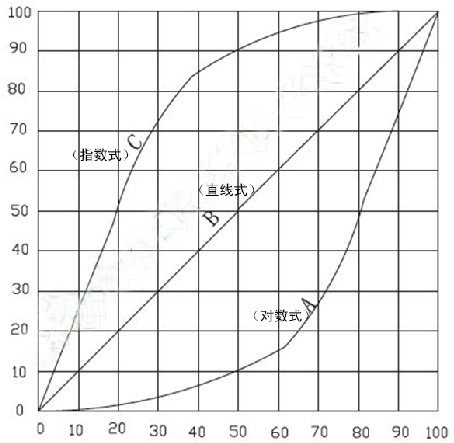

電位器線性圖

松下電位器工作原理

關于松下電位器的工作原理，首先一般松下電位器有三個引腳端，其中電阻體上有兩個引腳端是固定的。可以通過手動調節滑柄，而改變動觸點在電阻體上的位置，在對于觸點位置確定電阻體任一端與觸點間的阻。這時動觸點與固定觸點之間便可得到一個與動觸點位置成一定關系的電壓，可改變電位器上的動觸點與任一個固定端之間電阻值的電壓以及電流的大小。

松下電位器使用注意事項

注意事項一

關于工作電壓的使用不要超過其松下電位器所允許最大使用電壓，否者電位器與設備之間線路就會負荷不起，從而容易使電位器損壞掉。

注意事項二

對于在松下電位器的安裝上要保證其是否安裝牢固了，否者在使用上容易使電位器的阻值偏差過大等情況

注意事項三

在電位器使用之前，首先要檢查下電位器之間的引腳端接線有無接錯，以及引腳有無斷裂等情況，以免在使用上容易出現一些安全隱患等事故。

注意事項四

要避免電位器在溫度比較高的環境下使用，因?yàn)閷?duì)于電位器內部都是屬于精密度比較高的元件，如在高溫的環境下使用，有可能直接導致電位器內部元件自燃起火。所以對于這點各位要多加注意。

對于上述松下電位器怎么看阻值變化規律及使用注意事項等小編大致上都講解的比較詳細了，相信大家聽完小編的講解應該也了解了松下電位器怎么看阻值變化規律等，其實話說不管電位器規格類型區分的有多少都好，對于一些電位器的操作原理上都是差不多，可能對于個別的電位器規格類型上的性能會有所差異。那如果大家對于松下電位器使用方面有什么問題不懂的話，可以來咨詢下百斯特電子客服人員。
